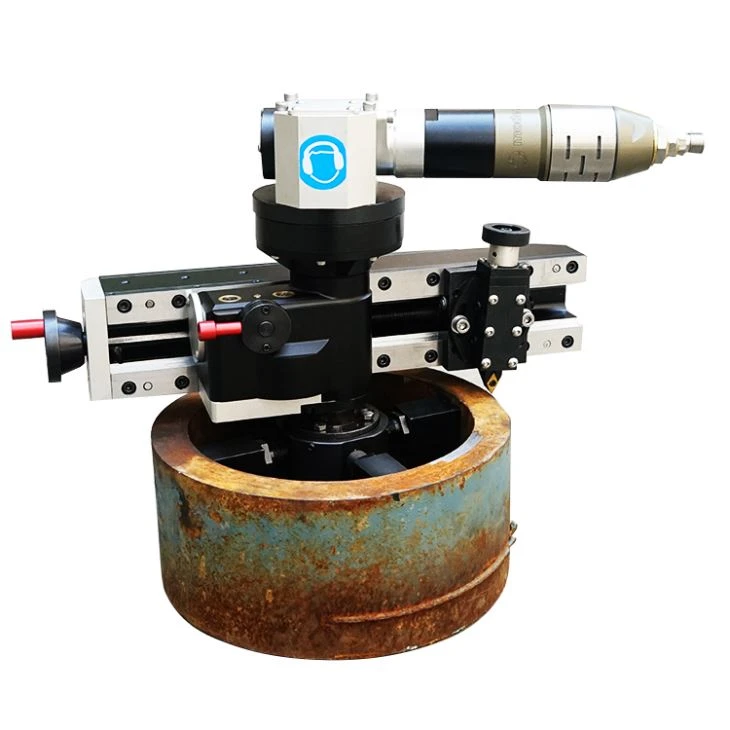

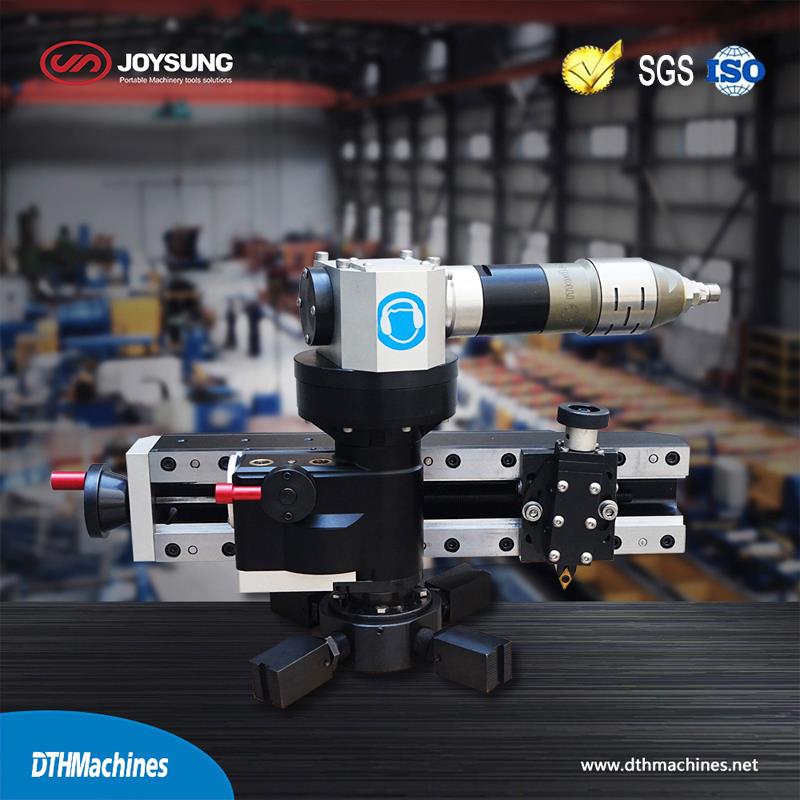

FDG610 FLANGE FACER
Näoga vahemik: 2& ndash; 24 GG; (50& ndash; 610mm)
https://www.youtube.com/watch?v=HozGrdiNpno& t =
Kerge, kaasaskantav ja võimas - loodud selleks, et töö saaks KIIRELT tehtud!
Sisemiselt paigaldatud kerge, kuid samas tugev äärikuga masin igat tüüpi äärikutega, tihendsoone töötlemiseks, keevisõmbluse ettevalmistamiseks ja vastutöötamiseks.
FDG610 on mitmekülgne äärikutega masin, mis võimaldab teil torude, ventiilide ja pumpade äärikuid hõlpsalt silmitsi seista, kallutada ja pöörata. Kaheosaline kinnitussüsteem muudab selle masina seadistamise ja joondamise kiireks ja lihtsaks. See võimaldab ühel operaatoril masina hõlpsasti seadistada ja töödelda vaid mõne minutiga.
SPETSIFIKATSIOONUSA Metriline
Tehnilised detailid | ||
Läbimõõt: | ||
Min vastamisläbimõõt | 2,0 tolli | 50 mm |
Maksimaalne läbimõõt | 24,0 tolli | 609,6 mm |
ID kinnitusläbimõõt | ||
Min ID-kinnitus | 2,0 tolli | 50 mm |
Max ID-kinnitus | 20 tolli | 508 mm |
Insult: | ||
Tööriista söötmise löök | 2,0 tolli | 50 mm |
Tööriistaposti pöördenurk | + / - 30⁰ | |
R.P.M | Min: 0 | Max: 42 |
Mootor Hp (pneumaatiline) | 0,89 kW | 1,2 Hj |
Vajalik õhu tarbimine / toide | 42 S.C.F.M | 1,2 m3 / min |
Ligikaudne töökaal | 99 naela | 45 kg |
Ligikaudu saatmise kaal | 136 naela | 62 kg |
Ligikaudu saatmismõõdud Pikkus x laius x kõrgus | 26 x 18 x 16 tolli | 670 x 450 x 400 m |
Söödahindadega silmitsi seismine | ||||
tolli / pööret | mm / pööre | Sooned tolli kohta | Sooned mm kohta | |
1,00 mm sammuga juhtkruvi (valikuline) | ||||
Hästi | 0.004 | 0.114 | 224 | 880 |
Jäme | 0.018 | 0.455 | 56 | 220 |
1,25 mm sammuga juhtkruvi (standard) | ||||
Hästi | 0.006 | 0.142 | 179 | 700 |
Jäme | 0.022 | 0.568 | 45 | 180 |
1,75 mm sammuga juhtkruvi (standard) | ||||
Hästi | 0.008 | 0.199 | 128 | 500 |
Jäme | 0.031 | 0.795 | 32 | 130 |

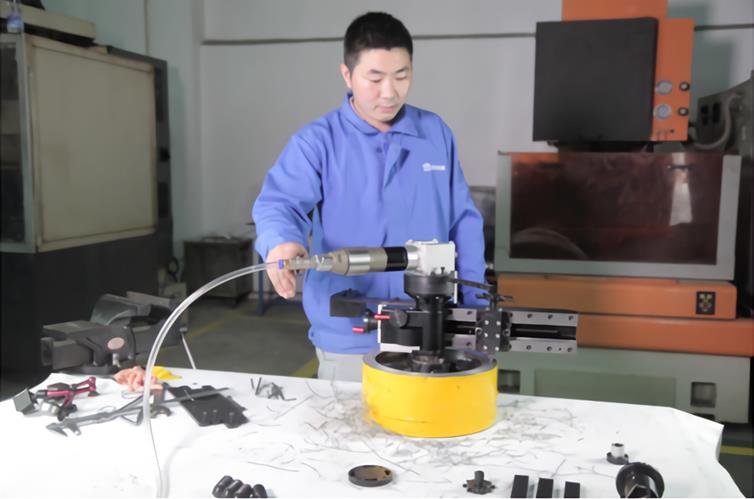

KOOLITUSTEGEVUS
DTH on kaasaskantavate tööpinkide töö põhialuseid ja häid külgi õpetanud praktiliselt nii kaua, kui oleme GG-i tööriistad välja mõelnud ja ehitanud.
DTH ülemaailmses õppekeskuses, mis asub meie ettevõtte peakorteris Shenzheni lähedal, Guangdongis. Pakume tööpinkide operaatoritele koolitusi kaasaskantavate tööpinkide ohutuse ning masinate seadistamise ja kasutamise kohta.
Koolitatavad saavad ka tehnilisi näpunäiteid ja tööriistu operatiivse efektiivsuse parandamiseks, kusjuures valdav osa igast programmist on pühendatud praktilistele tegevustele ja oskuste arendamisele.
DTH juhendamismeeskonda kuuluvad laevaehituse, elektritootmise, tsiviilehituse, sildade ümberehituse, naftakeemia ja muude tööstusharude spetsialistid.
Ükskõik, kas see on& rsquo; on regulaarselt kavandatud kursus ülemaailmses õppekeskuses või teie õppekohas korraldatav kohandatud õppekava, saavad teie masinistid kasu kursustest, mille on välja töötanud ettevõtte kõige enam tunnustatud ametiasutused.
Helistage meile juba täna, et registreeruda regulaarselt kavandatud klassi või rääkige meiega, kuidas saaksime teie spetsiaalse rakenduse jaoks koolitusprogrammi kohandada.
Kiire ja lihtne seadistamine GG-võimendi; Eemaldus
GG amp; pull; Eraldi kinnitusklamber.
GG amp; pull; Kogu tsentreerimine ja tasandamine toimub padrunil.
Kerge
GG amp; pull; Masina kere kaalub ainult 45 kg.
GG amp; pull; Väikseim kinnitusklamber kaalub umbes 5 naela (2,2 kg).
Ohutu ja vaikne töö
GG amp; pull; Statsionaarne etteandekiiruse valija.
GG amp; pull; Masinat juhitakse liikuvaid osi puudutamata.
GG amp; pull; Väljalaskeõhk suunatakse summutuse suurendamiseks läbi masina kere.
Lihtsustatud operatsioon
GG amp; pull; Ühe valiku lüliti kahesuunalise radiaalse etteande või vertikaalse allapoole sisestamise jaoks.
GG amp; pull; Üks mutrivõtme suurus lõualuude ja kere tõmbepoldi kinnitamiseks.

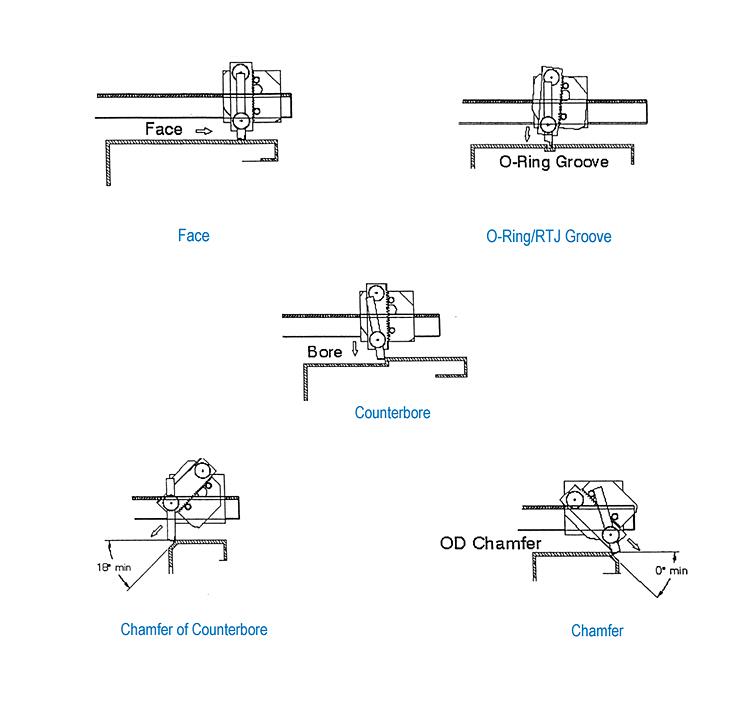

Lõikab viilud ja sooned
GG amp; pull; Liitriista pea ja allavool nurkade ja soonte lõikamiseks.
FDG610 masin on komplektis tööriistakomplektiga, mis sisaldab tööriistu ja lisandeid, õhufiltri määrdeainet ja voolikuühendust, kõiki vajalikke kinnitusaluseid ja pikendusi, hoiustamis- / saatekasti, CE-sertifikaati, pakendinimekirja ja käsiraamatut.
TÖÖRIISTA VALIKULEPPED
2-aastane soovitatav varuosade komplekt | Ajakirja treimise manus& ndash; Ründaja sööt |
Pinna võrdleja& ndash; Mitmekordne distsipliin | 2 - 12 GG; Pealmine käsi |
18,5 KW, 60LPM pump, 100 BAR | Objektiivirõnga mehaaniline komplekt |
Pinna võrdleja | 1,5'' Collet aluse kokkupanek |
Hüdrauliline muundamiskomplekt |
Masin tarnitakse koos tööriistakomplektiga, mis sisaldab tööriistu ja lisandeid, õhufiltri määrdeainet ja voolikuühendust, kõiki vajalikke kinnitusaluseid ja pikendusi, hoiustamis- / saatekasti, CE-sertifikaati, pakendiloendit ja käsiraamatut.
TAOTLUSED
Nafta, gaas ja keemia 、Elektritootmine 、 Rasked seadmed 、 Laevaehituse GG-võimendi; remont
Tüüpilised rakendused:
GG amp; pull; Torustiku äärikudGG amp; pull; Laagrite kinnitusalused
GG amp; pull; Klapiäärikud ja kapoti äärikudGG amp; pull; Lõppsõidukeskused
GG amp; pull; Soojusvaheti äärikudGG amp; pull; Härja käik on suunatud
GG amp; pull; LaeväärikudGG amp; pull; Kaevandusseadmete tootmine
GG amp; pull; Torustiku äärikute küljedGG amp; pull; Kõrvarõngad
GG amp; pull; Pumba korpuse äärikudGG amp; pull; Laagrite kinnitusalused
GG amp; pull; Keevitada ettevalmistusiGG amp; pull; Kraana pjedestaali äärik.
GG amp; pull; Torulehtede kimbud.
Klient on alati esikohal. Püüame iga kord ületada teie ootusi!
Me saame mobiliseerida väikese ja suure mõõtmetega ääriku, mille läbimõõt on kuni 15 meetrit, hõlmab laialdaselt, sealhulgas kraana pöördlaagriga ääriku nägu, hüdrogeenimisreaktor, aurusti inimkaevu tihenduspind, tõstke ääriku nägu, RTJ soonte tihenduspind, sõjalaeva torni kinnitusalus, ekskavaatori pöördlaud alus ， Laadurilaeva laevalaaduri pöörlev alus ， Hiiglaslik kompressor ine Turbiini pöördlaua alus ， Äärikud suurtele surveanumatele ， sile äärik ， Tihendäärik ， Soojusvaheti pind ， Objektiivi tihenduspind ， Surveanum ， Pöördekoha ääriku otsapind ， Kummuti soon ， Elliptiline pind ， V-soonega ， Viil, tagades, et teie seade oleks võimalikult kiiresti töökorras.

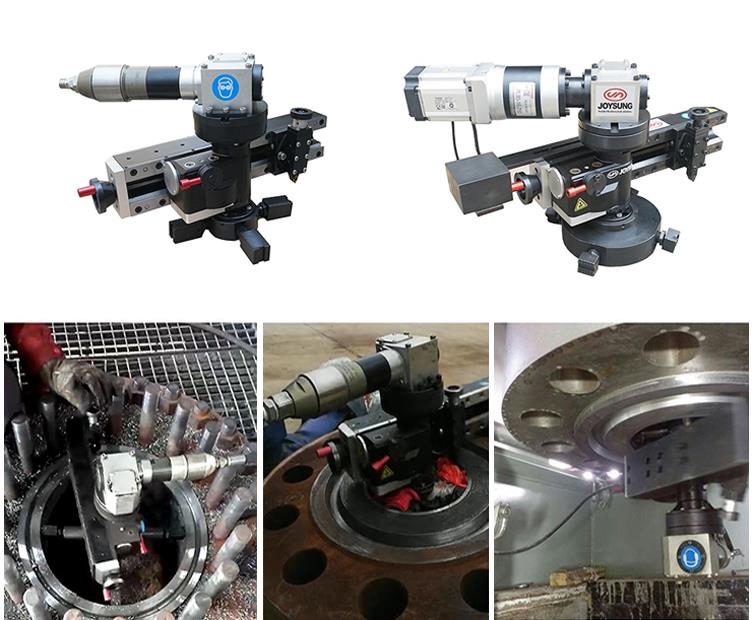

FDG610 Flange Facer Machine rakendus
